一、机房建设方案概述

      中心机房是各种信息系统的中枢,机房工程必须保证计算机中心网络设备、存储设备等高级设备能长期而可靠运行,同时还为机房工作人员提供一个舒适而良好的工作环境。计算机机房建设工程不仅仅是一个装修工程,实质是电子环境工程的建设,除装修效果外,更注重于内部环境的建设。



二、机房建设架构内容

  • 机房装修工程

  • 机房配电系统

  • 机房防雷接地系统

  • 机房综合布线系统

  • 机房消防系统


三、方案设计


3.1机房装修工程

整体装修

     大多数的机房环境都会给人以沉闷、单调、烦躁的感觉。设计方案定位在以人为本的前提下,充分考虑到人与环境、人与设备、设备与环境的亲和性、协调性。在本次机房装饰设计应遵循简洁、明快、大方的宗旨,强调规范性、标准性、实用性;强调现代化机房的整体效果,避免大面积的平淡感,采用板块元素构筑的吊顶、墙面和地面,互相呼应,展现机房的立体效果。

     坚持倡导健康生活,讲究绿色环保设计,注意色彩的搭配和组合。室内色调应淡雅柔和,有效地调节人的情绪,起到健康和装饰的双重功效,全面改善机房庄重、严肃的紧张气氛,消除工作人员在机房内沉闷、单调、烦躁的感觉,使工作人员进入机房后心情会趋于平静,有利于尽快投入工作和长期工作。

     机房装饰选材一选用气密性好、不起尘、易清洁、变形小,具有防火、防潮性能;二选用光材料,避免在机房内产生各种干扰光线(反射光、折射光、弦光等)。




地面部分

    面铺设抗静电活动钢质地板,规格600*600*35,铺设高度按实际机房做完防水防潮铺平后的高度安装。(在操作间及设备间设置),地板下刷防水防潮材料以及防尘漆,活动抗静电钢质地板强度高,受温湿度影响小,不易变形,表面坚固耐磨,性能和安全性检测符合EEC106指导性标准,防火性能按最高的防火标准设计和测试,当发生静电时,快速释放静电。活动地板铺设时要支撑牢靠,接缝严密、间缝顺直、整体平整度好。



吊顶与墙面

    天花全部采用600*600mm微孔铝板吊顶(或其他客户要求格式),天花轻钢龙骨主吊筋间距不能大于900*900mm,主龙骨间距为900mm,次龙骨间距不能大于400*1200mm。

    微孔铝合金及其构件具有质轻、防火、防潮、吸音、不起尘、不吸尘等性能。

    保证室内使用条件,创造一个舒适、美观而整洁的环境,计算机机房内墙面漆采用高级乳胶漆,踢脚线采用亚光不锈钢。

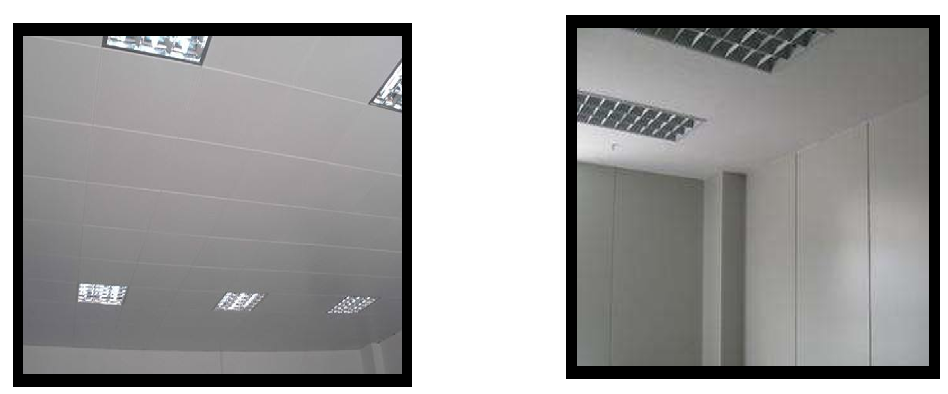

机房装修效果图1


机房装修效果图2



3.2机房配电系统

    机房供电采用380/220V电压、50Hz频率和三相五线制(即TN-S系统)的配线方式。因计机房设备对供电电源有不同的要求,所以采用两种不同的电源的供电:即一种为普通电源,一种为不间断电源。

    配电柜、UPS可安装在机房设备间内。一路为市电,为整个机房内空调、新风、照明、维修插座等设备供电。一路为UPS供电,UPS不间断电源给计算机设备、应急照明、控制设备等供电。

    机房供配电系统应考虑设备系统有扩展、升级等可能性,并应预留>=20%备用。

    照明用电由机房内墙面配电箱供电,机房区照度设计大于400Lx,辅助机房区照度设计大于200Lx。

    备用照明:平时市电供,市电断电时,自动切换蓄电池供电做备用

    应急照明:其照度不低于5LX,采用蓄电池式灯具


3.2.1 UPS系统

    UPS是由电池、逆变器和控制电路组成的,能在有限时间里提供优质的无时间中断的交流电源。

     市电未停电

    输出满足负载要求的高品质交流电

    对电池充电,储存后备能量

    电网异常(停电或超出允许范围

    用电池能量,提供不间断的交流输出

    发出声光提示




UPS原理图





3.2.2 防雷系统

   计算机机房内电子设备日益增多,而电子器件承受雷电电磁脉冲能力较差,因此,雷害事故不断发生。我国每年因雷击破坏的建筑物内弱电系统的事件时有发生,所造成的损失是非常巨大的。因此机房的防雷设计就显得尤其重要。


机房接地

    机房应安装一个良好的接地系统,使电源中有一个稳定的零电位,作为供电系统电压的参考电压。有一个良好接地线,机房设备在传输中的电源电压及信号遇到或产生各种干扰时,就可以通过高、低频滤波电容将其滤掉。此外,当遇到雷电、机械附近的强功率源以及电火花干扰时,良好的机房接地系统就可以起到保护设备的作用。因此,设计一个良好的机房接地系统是相当重要的。


防雷建设标准

(1)电源防雷可采用两级防雷措施:

A“第一级防雷器”:在大楼总进线的低压配电房处进行第一级避雷保护。

B、“第二级防雷器”:在机房的UPS的输入端或在机房所在楼层的分层配电处进行第二级避雷保护。

(2)网络通信线路防雷应满足以下要求:

A、 进入机房的通信线路光纤,可不进行防雷保护,但应在通信线路进大楼处将金属护管和光纤的金属保护层做等电位连接。

B、进入机房的通信线路若采用铜缆,除了应在通信线路进大楼处将金属护管和光纤的金属保护层做等电位连接外,还要将铜缆接入专用网络避雷器后,再与网络设备相连。

(3)接地

机房的接地应当有直流工作接地、交流工作接地、安全保护接地、防雷保护接地等四种接地方式。

A直流工作接地:计算机电路的逻辑地,即直流公共连接点,接地电阻应按计算机系统具体要求确定,应小于1Ω。

B交流工作接地:交流电源的中性线接地,地极电阻应小于4Ω。

C 安全保护接地:设备外壳的安全接地,地极电阻应小于4Ω。

D 防雷保护接地:在有防雷设施建筑体中可不另设此接地,在没有防雷设施接地建筑体中应该设防雷地线,其接地电阻应小于10Ω。


等电位架构图



3.2.3 配电系统架构图



3.3 机房综合布线系统

   综合布线系统是一个用于传输语音、数据、影像和其它信息的标准结构化布线系统。是建筑物或建筑群内的传输网络,它使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接。综合布线的物理结构一般采用模块化设计和分层星形拓扑结构。

    根据本项目机房综合布线可采用吊顶或地板走线槽(视水平布线系统方案而定)敷设双绞线的方式 。
